Инструкция №2

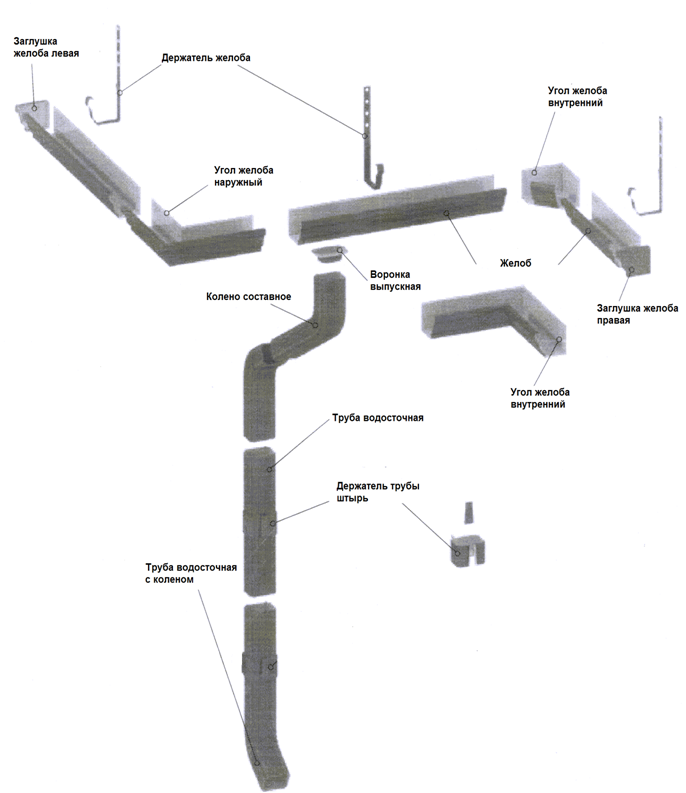

Монтаж прямоугольной водосточной системы

Держатели желоба

ВНИМАНИЕ!!!

Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы (профлиста).

На нижней доске обрешётки необходимо отметить места установки держателей желоба, руководствуясь следующими правилами:

  • Не более 10 м желоба на один стояк;
  • Расстояние между держателями желоба 400-500 мм, по возможности попадая через обрешётку в стропила;
  • Общий уклон желоба-5 мм на 1м.
  •  Первый и последний держатели прикрепляют и отгибают вниз, между ними натягивают шнур.
  • Остальные держатели крепят и отгибают так, чтобы они касались шнура.



Заглушка желоба

  • Открытый торец желоба закрывают заглушкой, применив герметик и заклепки (не менее 3 штук на заглушку).







Желоб и угол желоба

  • При соединении желобов или желоба углом желоба срезают на 50 мм передний крючкообразный загиб желоба.
  • На эту длину вставляют в него второй желоб.
  • Соединяют желоба с помощью герметика и заклёпок.





Воронка выпускная

  • При необходимости отпиливают желоб до требуемой длины.
  • В месте установки воронки в желобе делают Х-образный разрез, края которого загибают наружу, либо вырезают круглое отверстие диаметром 45-50 мм.
  • Воронку крепят к желобу заклепками, стык обрабатывают герметиком.
  • Рекомендуемое расстояние от края желоба до выпускной воронки не менее 200 мм.

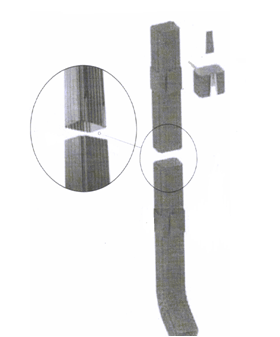

Держатели трубы, водосточная труба, колено трубы

  • К стене здания прикрепляют держатели трубы из расчёта: один держатель на один метр  трубы и на стыке двух труб.
  • Трубы вставляют в держатели и фиксируют с помощью замков держателя.
  • Воронка с водосточной трубой соединяется с помощью двух колен и отрезка трубы.
  • Внизу трубы крепят сливное колено.
