Инструкция №1

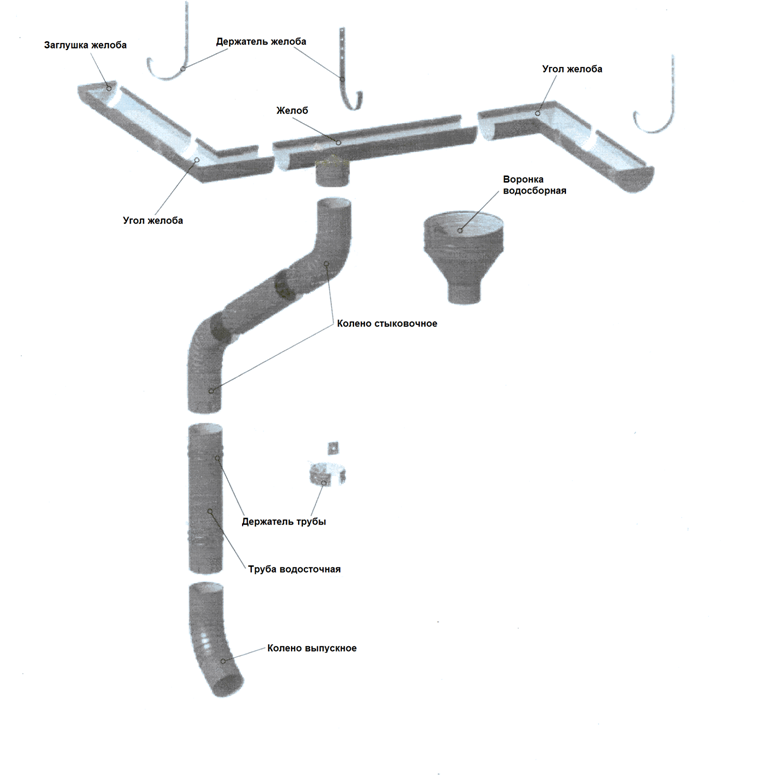

Монтаж круглой водосточной системы

Держатели желоба

ВНИМАНИЕ!!!

Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы (профлиста).

На нижней доске обрешётки необходимо отметить места установки держателей желоба, руководствуясь следующими правилами:

  • Не более 10 м. желоба на один стояк;
  • Расстояние между держателями желоба 500-700 мм, по возможности попадая через обрешётку в стропила;
  • Общий уклон желоба- 5мм на 1м;

Первый и последний держатели прикрепляют и отгибают вниз, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура.

Заглушка желоба

Открытый торец желоба закрывают заглушкой, применив  герметик и заклёпки (не менее 3 штук на заглушку).







Соединение желобов и углов желоба

  • Для соединения желобов между собой и с углами желоба вставьте их друг в друга, предварительно отогнув в кромку нижнего желоба.
  • Перед тем, как соединить желоба, наносится герметик на соприкасающиеся поверхности.
  • После соединения кромку возвращают в исходное положение.
  • Для увеличения жёсткости соединения рекомендуется вершины соединённых желобов соединить заклёпкой.





Держатели трубы, водосточная труба и сливное колено

  • К стене здания прикрепляют держатели трубы из расчёта один держатель на один метр трубы и на стыке двух труб
  • Трубы отрезают до необходимой длины, вставляют их в держатели и фиксируют с помощью клиновидных замков держателя.
  • Рекомендуется дополнительно зафиксировать трубу с держателем трубы заклёпками или саморезами (2-3 шт.)

Внизу трубы крепят выпускное колено (расстояние до земли – 300 мм).

Воронка водосборная

  • Для сбора воды с фальцевой кровли и некоторых сложных видов кровли используется водосборная воронка.
  • Воронку вставляют в верхнее колено трубы и дополнительно крепят в верхней части карнизу хомутом из металлической  полосы или саморезом.
